ZQ4218-86）

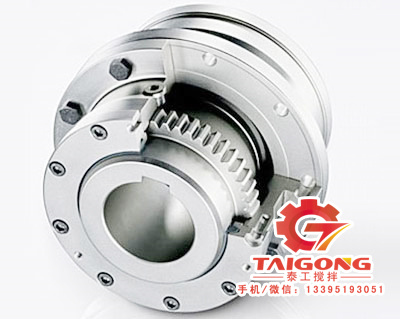

Cl型齿式联轴器（JB/ZQ4218-86）

产品简介：

技术服务:18068252099

售后服务:18115399879

服务监督:13961848999

以上号码都是微信号

一次合作，终生朋友，

欢迎全国各地的朋友过来指导工作，我公司必定热情招待。

C1型齿式联轴器基本参数和主要尺寸

型号	公称扭矩 Tn(N·m)	许用转速[n] (r/min)	轴孔直径 d₁、d₂、d_z	轴孔长度		A	B	D	C	C₁	C₂	e	转动惯量 (kg·m²)	重量(kg)
				Y	J₁、Z₁
				L
C11	710	3780	18 19	42	30	49	106	170	16	-	-	12	0.03	7.8
			20 22 24	52	38				6	18.5	18.5
			25 28	62	44				2.5	14	18.5
			30 32 35 38	82	60					11	-
			40	112	84
C12	1400	3000	30 32 35 38	82	60	75	134	185	2.5	13	22	12	0.05	12.5
			40 42 45	112	84						28
			48 50	112	84
C13	3150	2400	40 42 45	112	84	92	170	220	2.5	15	28	18	0.13	26.9
			48 50 55 56
			60	142	107						36
C14	5600	2000	45 48 50	112	84	125	200	250	2.5	21	28	18	0.21	34.9
			55 56
			60 63 65 70	142	107					17	36
			71 75
C15	8000	1680	50 55 56	112	84	145	220	290	5	30	40	25	0.45	55.8
			60 63 65 70	142	107
			71 75
			80 85 90	172	132
C16	11200	1500	60 63 65	142	107	160	246	320	5	25	-	25	0.70	79.9
			70 71 75
			80 85 90 95	172	132
			100 110	212	167
C17	18000	1270	65 70 71 75	142	107	185	286	350	5	40	40	30	1.15	109.5
			80 85 90 95	172	132					25	45
			100 110 120	212	167
C18	22400	1140	80 85 90 95	172	132	210	315	380	5	35	45	30	2.33	133.8
			100 110 120 125	212	167					30
			130 140	252	202
C19	28000	1000	90 95	172	132	220	335	430	5	40	-	30	3.55	171
			100 110 120 125	212	167					30
			130 140 150	252	202
			160	302	242
C110	50000	850	110 120 125	212	167	245	365	490	5	30	-	30	7.00	275.8
			130 140 150	252	202
			160 170 180	302	242
C111	71000	750	120 125	212	167	280	405	545	5	40	-	35	13.75	385
			130 140 150	252	202					35
			160 170 180	302	242
			190 200 220	352	282
C112	100000	660	140 150	252	202	350	485	590	5	45	-	35	21.25	540
			160 170 180	302	242					38
			190 200 220	352	282
			240 250	410	330
C113	140000	600	160 170 180	302	242	375	524	680	7.5	45	-	40	40.00	798.3
			190 200 220	352	282
			240 250 260	410	330
			280	470	380
C114	200000	540	180	302	380	405	565	730	7.5	50	-	40	53.75	976.6
			190 200 220	352	242
			240 250 260	410	330
			280 300 320	470	380
C115	250000	480	200 220	352	282	480	644	780	7.5	50	-	40	81.25	1182.5
			240 250 360	410	330
			280 300 320	470	380
			340 360	550	450
C116	355000	425	240 250 260	410	330	535	720	900	10	-	-	50	150	1936
			280 300 320	470	380
			340 360 380	550	450
			400	650	540
C117	560000	380	260	410	330	625	800	1000	10	-	-	50	285	2700
			280 300 320	470	380
			340 360 380	550	450
			400 420 440 450	650	540
C118	710000	330	330 320	470	380	710	900	1100	10	-	-	50	400	369
			340 360 380	550	450
			400 420 440 450	650	540
			460 480 500	650	540
C119	1000000	300	360 380	550	450	730	910	1250	15	-	-	60	675	5138
			400 420 440 450	650	540
			460 480 500	800	680
			530 560	800	680
